САМОЗАЛИВАЮЩИЕСЯ НАСОСЫ STX / STL / STH

Применимость

Применимость: Муниципальный рынок, Рынок горнодобывающей промышленности, Рынок нефтегазодобывающих предприятий, Рынок промышленных предприятий и Сельскохозяйственный рынок.

Самовсасывающие насосы, предназначенные для перекачивания промышленных сточных вод и других жидкостей с содержанием твёрдых веществ до 3”.

Горизонтальные центробежные самозаливающиеся насосы компании Cornell оборудованы полуоткрытыми крыльчатками для перекачки жидкостей с содержанием взвешенных твердых материалов.

Эффективный, прочный, инновационный и надежный — это все слова, которые люди используют для описания насосов Cornell.

Линейки самозаливных насосов Cornell STX, STL и STH представлены самыми новыми насосами Cornell, следующими традиции производства насосного оборудования мирового класса.

Efficient by Design (эффективность в конструкции) — это не только наш слоган, но также и наш приоритет в проектировке оборудования. Линейка STX превосходит конкурентные модели по эффективности на несколько пунктов. Благодаря этому достигается экономия энергии, которая на протяжении срока службы насоса обеспечивает существенную экономию средств.

Помимо эффективности, насосы Cornell также известны своими инновационными особенностями.

Насосы серий STX, STL и STH следуют этой традиции, включая в свою конструкцию систему уплотнения Cycloseal®, которая продлевает срок службы уплотнения насоса.

У вас уже установлен самозаливной насос?

Свяжитесь с Cornell Pump по поводу программы модификации, которая позволит установить вращающийся узел Cornell STX в улитку вашего насоса.

Продлевайте срок службы торцевого уплотнения и значительно снижайте износ вала насоса

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

СИСТЕМА УПЛОТНЕНИЯ CORNELL CYCLOSEAL® С ТЕХНОЛОГИЕЙ Run-Dry™, карбид-вольфрамовым уплотнением 2-го типа и системой улавливания песка.

5-ЛЕТНЯЯ ГАРАНТИЯ ОТ КОМПАНИИ CORNELL PUMP предлагается для всех насосов серий STX, STL и STH.

ВАЛ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 17-4 PH и усиленные подшипники расширяют пределы использования и уменьшают вероятность поломки вала.

БЛАГОДАРЯ ВЫСОКОЭФФЕКТИВНОЙ КОНСТРУКЦИИ, насосы перекачивают больше жидкости при меньших затратах энергии, что на протяжении срока службы насоса обеспечивает существенную экономию средств.

РЕГУЛИРУЕМАЯ ИЗНОСОСТОЙКАЯ НАКЛАДКА — стойкая к истиранию и легкодоступная для замены.

МОДУЛЬНАЯ КОНСТРУКЦИЯ вращающегося узла позволяет легко преобразовывать привод насоса в соответствии со стандартами SAE.

ДВОЙНЫЕ МАНЖЕТНЫЕ УПЛОТНЕНИЯ с воздушными отверстиями обеспечивают дополнительную защиту для подшипников.

КОНСТРУКЦИЯ ИЗ КОВКОГО ЧУГУНА обеспечивает долговечность и износостойкость.

ВЫСОКООБОРОТИСТОСТЬ обеспечивает высоконапорность и возможность использовать привод от двигателя.

УПРОЩЕННАЯ МОДИФИКАЦИЯ позволяет без проблем использовать насос в различных системах.

УВЕЛИЧЕННЫЙ МАСЛЯНЫЙ РЕЗЕРВУАР обеспечивает превосходное охлаждение подшипников.

ВИНТОВОЙ ИМПЕЛЛЕР обеспечивает более высокую мощность.

СЪЕМНАЯ КРЫШКА

Cornell STX имеют съемную крышку, что обеспечивает быстрый доступ к импеллеру насоса.

ИМПЕЛЛЕР

Двухлопастной импеллер из ковкого чугуна позволяет перекачивать жидкости с содержанием твердых частиц диаметром до 3 дюймов (7,5 см). Задние лопасти импеллера уменьшают скопление чужеродных частиц и давление на уплотнение.

ИННОВАЦИОННАЯ СИСТЕМА УПЛОТНЕНИЯ CORNELL CYCLOSEAL®

Устраняет пузыри воздуха и газа и не допускает твердые частицы к уплотнению, что продлевает его срок службы до 3-х раз по сравнению со средним сроком службы подобных насосов.

ХАРАКТЕРИСТИКИ STX/STL

МАТЕРИАЛ КОРПУСА: ковкий чугун ASTM A536
МАТЕРИАЛ ИМПЕЛЛЕРА: ковкий чугун ASTM A536
ЗАДНЯЯ ПЛАСТИНА: ковкий чугун ASTM A536
ДИАМЕТР ВЫХОДА: 2″ (5 см), 3″ (7,5 см), 4″ (10 см), 6″ (15 см), 8″ (20 см)
СКОРОСТЬ ПОТОКА: до 2 400 галлонов в минуту (9 070 л/мин), 545 м3/ч
ПОЛНЫЙ ДИНАМИЧЕСКИЙ НАПОР (TDH): до 156′ / 48 м
ТИП УПЛОТНЕНИЯ: Тип II, торцевое
ТВЕРДЫЕ ЧАСТИЦЫ: до 3″ (7,5 см)
ТИП ИМПЕЛЛЕРА: полуоткрытый
ВАЛ: нержавеющая сталь 17-4 PH

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ STX/STL

Выходной запорный клапан
Выходное отверстие из нержавеющей стали CD4MCu
Самоочищающаяся износостойкая накладка
Полностью заменяемый вращающийся узел
Дополнительный импеллер из закаленного ковкого металла
Дополнительная износостойкая накладка из закаленной стали
Клиноременной привод
SAE-крепление двигателя
Воздушный клапан

Чашеобразная задняя пластина
Лопасти дефлектора задней пластины
Качественное торцевое уплотнение
Обширное пространство позади имплеера
Специально калиброванный имплеер
Задние лопасти имплеера

КОНСТРУКЦИЯ CYCLOSEAL®

Патентованная система торцевого уплотнения высочайшего качества, благодаря которой наши насосы выгодно отличаются от всех других.

Одна из главных причин, по которой насосы STX выгодно отличаются от конкурентов, это патентованная конструкция Cycloseal, которая удаляет из области уплотнения твердые частицы, абразивный материал, пузыри воздуха и газа. Это инновационная циклоническая функция продлевает срок службы уплотнения и устраняет необходимость отводить воздух и осуществлять промывку уплотнения.

ПРЕИМУЩЕСТВА CYCLOSEAL®

Более длительный срок службы уплотнения: Конструкция Cycloseal от компании Cornell показала свою эффективность в самых жестких условиях: навозная жижа, крахмалистые жидкости, переработка пищевых продуктов и горячее масло — в некоторых случаях срок службы уплотнения был в три раза больше.

Экономия на дополнительных принадлежностях: Система Cycloseal® не требует внешней промывки водой, фильтров, колпачковых маслёнок, дополнительных трубопроводов или инструментов, обычно связанных с набивными и двойными торцевыми уплотнениями.

Экономия в обслуживании: Более длительный срок службы уплотнения означает меньшее время простоя насоса и более низкие расходы на обслуживание.

Вихревой эффект продлевает срок службы уплотнения в три раза, снижая расходы на ремонт и обслуживание насоса

Фотография показана с разрешения компании John Crane. ©John Crane 2014

УПЛОТНЕНИЯ 2-ГО ТИПА

В системе Cycloseal используются уплотнения 2-го типа.

САМОВЫРАВНИВАНИЕ: Автоматическая регулировка компенсирует ненормальные перемещения вала, износ первичного уплотнения и допустимые отклонения оборудования.
КОНСТРУКЦИЯ NON-PUSHER (без толкаемого кольцевого уплотнения):
Отсутствие динамического кольцевого уплотнения, склонного к залипанию.
Торцевое уплотнение перемещается в пределах сильфонного уплотнения.
ОТСУТСТВИЕ УСТАНОВОЧНЫХ ВИНТОВ: Ничего не портит поверхность вала или втулки.
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН: от -40°F (-40°C) до +160°F (70°C) (Buna); от -40°F (-40°C) до +400°F (200°C) (Viton®).*
МАТЕРИАЛ УПЛОТНЕНИЯ: Карбид вольфрама вместо карбида кремния.
ЭЛАСТОМЕРНОЕ СИЛЬФОННОЕ УПЛОТНЕНИЕ: Buna-N, Viton®.
МЕТАЛЛИЧЕСКИЕ ДЕТАЛИ: Нержавеющая сталь.
ЕДИНСТВЕННАЯ НЕЗАБИВАЮЩАСЯ СПИРАЛЬНАЯ ПРУЖИНА: Конструкция с одной пружиной более надежна, чем конструкции с несколькими пружинами.

* Касательно высокотемпературных применений проконсультируйтесь с производителем

БЫСТРОЕ ИЗВЛЕЧЕНИЕ
Вращающийся узел можно снимать без демонтажа насоса и трубопровода.

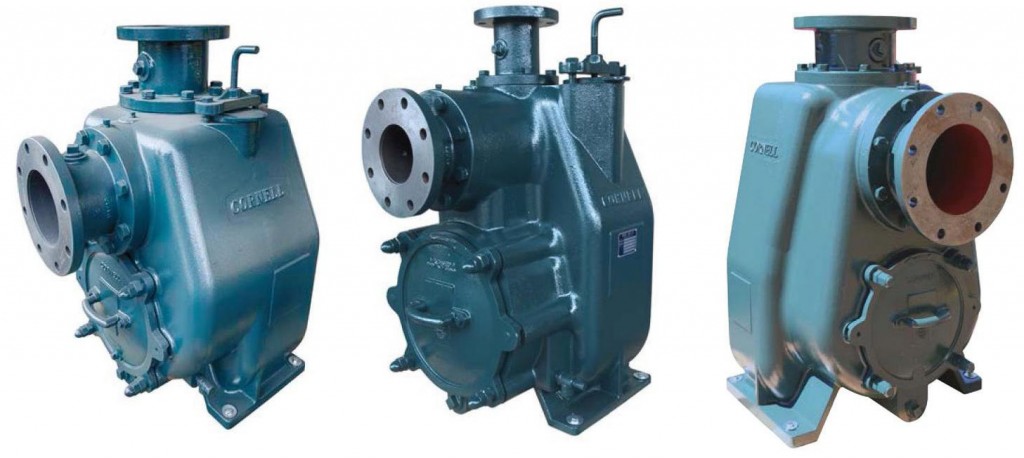

STX

STH

STL

ВЫСОКОПРОЧНЫЕ ПОДШИПНИКИ

ВЫСОКОПРОЧНЫЕ УПОРНЫЕ ПОДШИПНИКИ С ОТДЕЛЬНЫМ МАСЛЯНЫМ РЕЗЕРВУАРОМ, подходящие для нагрузок клиноременной передачи. Отдельные маслозаливные отверстия и смотровые индикаторы для подшипников и торцевых уплотнений.

ВРАЩАЮЩИЙСЯ УЗЕЛ

Вращающийся узел Cornell STX позволяет модифицировать имеющиеся насосы передовыми компонентами Cornell Pump.

ДВОЙНАЯ ЗАЩИТА ПОДШИПНИКА — Атмосферный барьер и двойное манжетное уплотнение обеспечивают защиту подшипника в случае повреждения уплотнения.

Особое расположение дефлекторных лопастей улитки и задней части импеллера создает направленные завихрения в области торцевого уплотнения, которые отводят абразивные частицы и предотвращают образование пузырьков воздуха (кавитации), которые могут вызвать ускоренный износ вала и торцевого уплотнения.

ХАРАКТЕРИСТИКИ

МАТЕРИАЛ КОРПУСА: ковкий чугун ASTM A536
МАТЕРИАЛ ИМПЕЛЛЕРА: ковкий чугун ASTM A536
ЗАДНЯЯ ПЛАСТИНА: ковкий чугун ASTM A536
ДИАМЕТР ВЫХОДА: 2″ (5 см), 3″ (7,5 см), 4″ (10 см)
СКОРОСТЬ ПОТОКА: до 2 000 галлонов в минуту (7 570 л/мин), 454 м3/ч
ПОЛНЫЙ ДИНАМИЧЕСКИЙ НАПОР (TDH): до 253′ / 77 м
ТИП УПЛОТНЕНИЯ: Тип II, торцевое
ТВЕРДЫЕ ЧАСТИЦЫ: до 3″ (7,5 см)
ТИП ИМПЕЛЛЕРА: полуоткрытый
ВАЛ: нержавеющая сталь 17-4 PH
